Глава  2

Принцип работы

________

В этой главе описаны основные принципы функционирования системы VisiCAR™ наблюдения и диспетчеризации перемещений мобильных объектов.

Работа системы основана на использовании навигационных технологий с применением космических навигационных систем GPS NAVSTAR (США) и различных систем связи. Что позволяет определять местоположение транспортных средств на территории города, на междугородних трассах, на значительном удалении от населенных пунктов благодаря возможности одновременной работы системы связи и обмена данными с УКВ и KB радиостанциями, транкинговой и сотовой системами связи (GSM/GPRS).

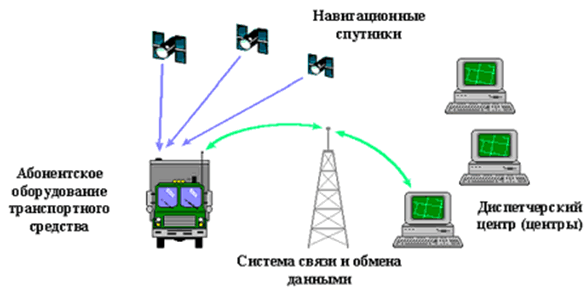

Для определения местоположения транспортного средства каждый объект оборудуется абонентским комплектом (АК). Навигационный приемник АК на основе данных, принимаемых от навигационных спутников систем GPS NAVSTAR (США), вычисляют текущие значения широты, долготы, высоты, скорости и направления движения транспортного средства. Предусмотрено дополнение навигационной информации данными от различных датчиков, устанавливаемых на транспортном средстве (о текущем состоянии подвижного объекта, включении зажигания, открытия дверей, люков, ударах, опрокидывании, включения специальных сигналов и т.п.).

Рис. 2.1.



Система включает:

Аппаратное обеспечение:

- Комплект оборудования мобильных объектов.

- Оборудование передачи данных диспетчерского центра

Программное обеспечение:

- Диспетчерский сервер (сервер мобильных объектов)

- Картографический сервер

- Клиентское рабочее место (оператора, диспетчера, контролирующие организации и др.)

Транспортные средства оснащаются бортовым оборудованием, обеспечивающим автоматическое определение координат объекта по навигационным радиосигналам, передачу на диспетчерский пост навигационной и служебной информации о состоянии его систем и груза, формализованных сообщений. В случае необходимости предусмотрено обеспечение голосовой связи с диспетчерским постом и передача сигналов управления с диспетчерского поста системам транспортного средства.

В комплект оборудования подвижных объектов (рис. 2.2):

- система связи (УКВ, транк, GSM/GPRS и др.)

- GPS- приемник

- контроллер

- датчики

Рис. 2.2.



Система связи предназначена для обмена цифровой информацией и голосовыми сообщениями между транспортным средством и диспетчерским центром.

В настоящее время наибольшее распространение получило бортовое оборудование, в состав которого входят GSM/GPRS-контроллеры (Система связи).

Управление бортовым оборудованием осуществляется по средствам передачи команды управления.

Для управления мобильным объектом необходимо привязать его к станции наблюдения. При отправке команды оборудованию определенного мобильного объекта она попадает на сервер мобильных объектов, где направляется станции наблюдения, к которой привязан этот мобильный объект. Далее эта команда пересылается непосредственно объекту.

Общая схема системы VisiCAR™ изображена на рисунке (рис. 2.3).

Рис. 2.3.



В локальную офисную сеть устанавливается сервер мобильных объектов. Сервером мобильных объектов называется отдельный компьютер, на котором храниться вся необходимая информация о мобильных объектах (информация о группах и объектах, схемы автоматизации, планы выполнения действий и т.п.). С помощью этого сервера осуществляется администрирование групп мобильных объектов, а также пользователей (определение групп объектов пользователям, установка прав доступа, назначение станций наблюдения определенным объектам т.п.). Продолжительность действия лицензий администрируется также на сервере мобильных объектов.

На одном из компьютеров локальной сети устанавливается станция наблюдения. Станцией наблюдения называется программа, с помощью которой осуществляется связь между сервером мобильных объектов и объектами, “заведенными” на сервере.

В локальной сети может быть инсталлировано несколько станций наблюдения (например, для разного типа оборудования, установленного на мобильных объектах).

Станция наблюдения может быть установлена на одном компьютере с клиентской частью программы (VisiCAR™ Client).

В локальной сети размещаются компьютеры с установленной клиентской программой VisiCAR™ Client (рабочие места операторов, диспетчеров и т.п.).

С помощью клиентской программы осуществляется наблюдение и контроль за перемещением мобильных объектов.

Команда управления отправляются мобильным объектам с клиентского рабочего места.

Связь с картографическим сервером, а также удаленными клиентскими местами осуществляется через глобальную сеть (Internet/Intranet).
